預裝式箱式變電站：現代電力供應的高能效解決方案發布日期：(2024/11/7) 點擊次數：909 |
|
|

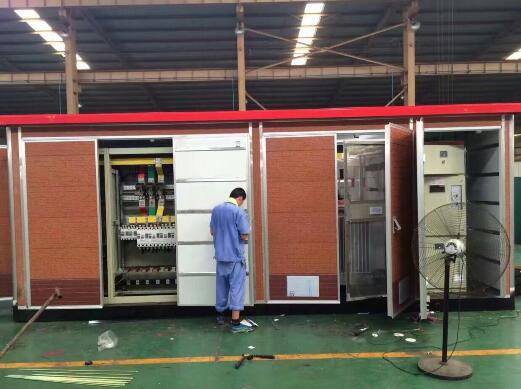

一、預裝式箱式變電站的基本概念與結構 定義與原理 預裝式箱式變電站（簡稱箱變）是一種將高壓開關設備、變壓器、低壓開關設備等組合在一個或幾個箱體內的緊湊型變電站。它的基本原理是通過變壓器將高壓電轉換為低壓電，然后分配到各個用電設備。箱變就像是一個電力中轉站，把來自電網的高壓電進行降壓處理，以滿足用戶的低壓用電需求。 例如，在一個小型工業園區，電網輸送過來的10kV高壓電進入箱變，經過變壓器降壓為0.4kV的低壓電后，再通過低壓開關設備分配到園區內的各個工廠車間、辦公樓等用電場所。 主要結構組成 高壓室：高壓室主要放置高壓開關設備，如負荷開關、熔斷器等。這些設備用于控制和保護高壓側的電路。例如，負荷開關可以在正常情況下接通和斷開電路，熔斷器則在電路發生過載或短路時迅速切斷電流，保護設備免受損壞。高壓室的設計要考慮絕緣性能和安全距離，以防止高壓電對人員和設備造成危害。 變壓器室：變壓器室是箱變的核心部分，里面安裝有變壓器。變壓器是根據電磁感應原理，將輸入的高壓交流電轉換為低壓交流電的設備。變壓器的容量根據用戶的用電需求來選擇，常見的容量有315kVA、500kVA、630kVA等。變壓器室要具備良好的通風條件，因為變壓器在運行過程中會產生熱量，需要及時散熱，以保證變壓器的正常運行。 低壓室：低壓室裝有低壓開關設備，如斷路器、接觸器、繼電器等。這些設備用于分配低壓電能，并對低壓電路進行控制和保護。例如，斷路器可以在低壓電路發生過載、短路或欠壓等故障時自動跳閘，切斷電路。低壓室還會安裝一些計量設備，用于測量用戶的用電量。
緊湊性與靈活性 箱變的大特點之一就是緊湊性。它將多個電氣設備集成在一個或幾個箱體內，占地面積小。與傳統的變電站相比，箱變可以大大節省土地資源。例如，在城市的一些小型商業區或住宅小區，由于土地資源緊張，箱變可以很方便地安裝在角落或綠化帶中，不會占用過多的空間。 而且，箱變具有很高的靈活性。它可以根據用戶的需求進行定制化設計，如改變變壓器的容量、增減開關設備等。同時，箱變的位置也比較靈活，可以安裝在地面、地下或半地下。在一些對景觀要求較高的地方，如公園、景區等，可以將箱變安裝在地下，上面進行綠化或景觀設計，不影響整體美觀。 安裝與維護便捷性 預裝式的設計使得箱變的安裝非常便捷。它在工廠內預先組裝好，運到現場后，只需要進行簡單的連接和調試就可以投入使用。這樣大大縮短了變電站的建設周期，減少了現場施工的工作量和難度。例如，對于一個緊急需要電力供應的臨時工地，箱變可以快速安裝到位，為工地提供電力保障。 在維護方面，箱變也具有很大的優勢。由于設備集中在箱體內，便于進行檢查和維修。箱變的箱體通常設有檢修門和觀察窗，維修人員可以方便地對設備進行日常檢查、故障排查和維修。而且，箱變的電氣設備一般都采用標準化的設計和連接方式，更換零部件也比較容易。 安全性與可靠性 箱變在設計和制造過程中充分考慮了安全性。箱體一般采用金屬材料制成，具有良好的屏蔽性能，可以防止外界因素對內部設備的干擾，同時也能避免內部的電氣設備對周圍環境和人員造成危害。例如，箱變的外殼接地良好，可以在發生漏電等故障時，將電流引入大地，保障人員的安全。 從可靠性角度來看，箱變的電氣設備經過嚴格的選型和測試。例如，變壓器采用高質的鐵芯和繞組材料，具有較高的效率和較低的損耗，并且能夠在一定的過載情況下正常運行。同時，箱變的開關設備也具備可靠的操作性能和保護功能，能夠有效地防止電路故障的發生和擴大。 三、預裝式箱式變電站的應用場景 城市電網改造與建設 在城市電網改造中，箱變發揮著重要的作用。由于城市土地資源有限，傳統的變電站建設難度較大。箱變可以靈活地安裝在城市的各個角落，如街邊、小區內、商業廣場等，為周邊的居民和商業用戶提供電力服務。例如，在老舊小區的電網改造項目中，通過安裝箱變，可以提高小區的供電可靠性，滿足居民日益增長的用電需求。 工業園區與工廠供電 工業園區和工廠通常需要大量的電力供應。箱變可以根據工廠的用電負荷和布局進行定制化配置，為工廠提供高能效、穩定的電力。例如，在一個機械加工工廠，箱變可以將高壓電轉換為適合機床、起重機等設備使用的低壓電，并且可以通過低壓開關設備對不同車間的電力進行分配和控制。 臨時與應急供電場所 對于一些臨時的建筑工地、戶外活動場所（如演唱會、體育賽事場地）或應急救援現場等，箱變是理想的供電解決方案。它可以快速安裝并投入使用，為這些場所提供臨時的電力支持。例如，在地震、洪水等自然災害后的應急救援現場，箱變可以為救援設備、臨時醫療設施等提供電力，保障救援工作的順利進行。 四、預裝式箱式變電站的選型要點 變壓器容量選擇 變壓器容量的選擇要根據用戶的用電負荷來確定。首先要對用電設備的功率進行統計，計算出總的用電負荷。一般來說，變壓器的容量應該大于總的用電負荷，并且要考慮一定的余量，以應對未來可能增加的用電設備。例如，一個小型辦公樓的用電設備總功率為200kW，考慮到同時使用系數和余量，可能需要選擇315kVA的變壓器。 高壓與低壓設備選型 高壓設備：高壓設備的選型要根據電網的電壓等級、短路容量等因素來確定。例如，對于10kV的電網，要選擇合適的10kV負荷開關、熔斷器等設備。同時，要考慮高壓設備的額定電流、開斷電流等參數，以確保其能夠正常工作并在故障時有效地切斷電流。 低壓設備：低壓設備主要考慮其額定電流、分斷能力、保護功能等。例如，低壓斷路器要根據負載電流和短路電流來選擇合適的額定電流和分斷能力，以保證在低壓電路出現故障時能夠及時切斷電路，保護設備和人員的安全。 箱體防護等級與環境適應性 箱體的防護等級是指箱體對灰塵、水等外界物質的防護能力。一般用IP代碼來表示，如IP30、IP44等。在選擇箱變時，要根據安裝環境來確定合適的防護等級。例如，安裝在戶外的箱變，可能會受到雨水、風沙等影響，就需要選擇防護等級較高的箱體，如IP44或更高。同時，還要考慮箱變對環境溫度、濕度、海拔等因素的適應性，以確保其在不同的環境條件下都能正常運行。 |
|
