電氣設備知識分享，關于電氣“五防”的詳解，讓你一文看懂！發布日期：(2023/10/16) 點擊次數：686 |
|
|

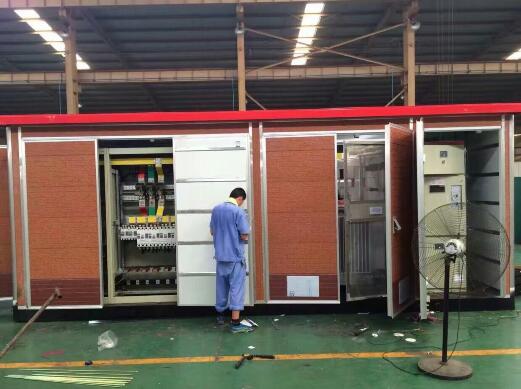

電氣五防是指為保障人身和設備安全，對電氣設備（高壓開關柜）應具備五種防誤功能的簡稱，是電力安全的重要措施之一。 電氣“五防”是什么？ 根據《國家電網公司防止電氣誤操作安全管理規定》電氣五防內容具體如下： 1、防止帶負荷分、合隔離開關。（斷路器、負荷開關、接觸器合閘狀態不能操作隔離開關。） 2、防止誤分、誤合斷路器、負荷開關、接觸器。（只有操作指令與操作設備對應才能對被操作設備操作） 3、防止接地開關處于閉合位置時關合斷路器、負荷開關。（只有當接地開關處于分閘狀態，才能合隔離開關或手車才能進至工作位置，才能操作斷路器、分荷開關閉合） 4、防止在帶電時誤合接地開關。（只有在斷路器分閘狀態，才能操作隔離開關或手車才能從工作位置退至試驗位置，才能合上接地開關） 5、防止誤入帶電隔室。（只有隔室不帶電時，才能開門進入隔室） 電氣設備防誤裝置的“五防”功能除“防止誤分、誤合斷路器”現階段因技術原因可采取提示性措施外，其余四防功能須采取強制性防止電氣誤操作措施。 如何實現“五防”？ 1、防止誤入帶電間隔 工作小車搖到“隔離/實驗”位置以后，接地的金屬隔板，自動落下遮住帶電的靜觸頭部分，防止進入柜體檢修的人員接觸帶電部分。開關接地閘刀合上以后，后柜門的機械連鎖才允許打開柜門。 2、防止帶負荷分合一、二次觸頭 當接觸器處于合閘狀態時，與接觸器連動的機械連鎖擋板推進機構上的連桿使推進機構螺旋無法轉動，通過這種設計，在帶負荷時，不能夠分合一、二次觸頭。 3、防止帶電掛地線 當小車進入工作位置時，推進機械的擋板抵住接地開關合閘機構的簾板裝置，使簾板無法打開，接地開關不能合閘。 4、防止帶地線合閘 當接地閘刀合上時，簾板裝置擋板將阻礙小車進入柜內，從而避免了接地狀態下合接觸器的可能性。 5、防止斷路器誤分誤合 運行操作人員時刻牢記規程，按照操作票操作。 電氣“五防”功能的實現成了電力安全生產的重要措施之一。隨著電網的不斷發展，技術的不斷更新，防誤裝置得到不斷改進和完善。
常規防誤閉鎖裝置 防誤裝置的設計原則是：凡有可能引起誤操作的高壓電氣設備，均應裝設防誤裝置和相應的防誤電氣閉鎖回路。常規防誤閉鎖方式主要有4種：機械閉鎖，程序鎖，電氣聯鎖和電磁鎖。 1、機械閉鎖 是在開關柜或戶外閘刀的操作部位之間用互相制約和聯動的機械機構來達到先后動作的閉鎖要求。機械閉鎖在操作過程中無需使用鑰匙等輔助操作，可以實現隨操作順序的正確進行，自動地步步解鎖。在發生誤操作時，可以實現自動閉鎖，阻止誤操作的進行。機械閉鎖可以實現正向和反向的閉鎖要求，具有閉鎖直觀，不易損壞，檢修工作量小，操作方便等優點。 然而機械閉鎖只能在開關柜內部及戶外閘刀等的機械動作相關部位之間應用，與電器元件動作間的聯系用機械閉鎖無法實現。對兩柜之間或開關柜與柜外配電設備之間及戶外閘刀與開關（其他閘刀）之間的閉鎖要求也鞭長莫及。所以在開關柜及戶外閘刀上，只能以機械閉鎖為主，還需輔以其他閉鎖方法，方能達到全部五防要求。 2、程序鎖（或稱機械程序鎖） 是用鑰匙隨操作程序傳遞或置換而達到先后開鎖操作的要求。其很大優點是鑰匙傳遞不受距離的限制，所以應用范圍較廣。程序鎖在操作過程中有鑰匙的傳遞和鑰匙數量變化的輔助動作，符合操作票中限定開鎖條件的操作順序的要求，與操作票中規定的行走路線完全一致，所以也容易為操作人員所接受。 3、電氣閉鎖 是通過電磁線圈的電磁機構動作，來實現解鎖操作，在防止誤入帶電間隔的閉鎖環節中是不可缺少的閉鎖元件。電氣閉鎖的優點是操作方便，沒有輔助動作，但是在安裝使用中也存在以下幾個突出問題：①一般來說電磁鎖單獨使用時，只有解鎖功能沒有反向閉鎖功能。需要和電氣聯鎖電路配合使用才能具有正反向閉鎖功能；②作為閉鎖元件的電磁鎖結構復雜，電磁線圈在戶外易受潮霉壞，絕緣性能降低，增加了直流系統的故障率；③需要敷設電纜，增加額外施工量；④需要串入操作機構的輔助觸點。根據運行經驗，輔助觸點容易產生接觸不良而影響動作的可靠性；⑤在斷路器的控制開關上，一般都缺少閉鎖措施。 4、微機防誤閉鎖裝置 自上世紀90年代初，微機技術就進入了防誤閉鎖領域。微機防誤閉鎖裝置是一種采用計算機技術，用于高壓開關設備防止電氣誤操作的裝置。經過10多年來的發展，微機防誤閉鎖裝置已逐漸成熟，并已在電力系統中廣泛推廣。微機防誤系統通過軟件將現場大量的二次閉鎖回路變?yōu)殡娔X中的五防閉鎖規則庫，實現了防誤閉鎖的數字化，并可以實現以往不能實現或者是很難實現的防誤功能，應該說是電氣設備防誤閉鎖技術的飛躍。
免責聲明：文章來源于網絡，不代表本站觀點，內容版權歸屬原作者及站點所有，如有對您造成影響，請及時聯系我們予以刪除！
